齿式联轴器(ZL柱销齿式联轴器)属于刚性联轴器的一种,内齿外齿必须要进行高频蘸火才能保证硬度,但是硬度太高会导致齿部太脆,发生断裂。齿部硬度太低,会导致扭矩力达不到等级要求。高频蘸火工艺属于热处理工艺的一种,主要是用高频加热设备将钢加热到临界温度Ac3(亚共析钢)或Ac1(过共析钢)以上某一温度,保温一段时间,使之全部或部分奥氏体化,然后以大于临界冷却速度的冷速快冷到Ms以下(或Ms附近等温)进行马氏体(或贝氏体)转变的热处理工艺。
齿式联轴器径向尺寸小,承载能力大,长用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如染汽轮机的轴系传动。由于鼓形齿式联轴器的角向补偿大于直齿式联轴器,国内外均广泛采用鼓形齿式联轴器,直齿式联轴器属于被淘汰的产品,选用者应尽量不选用。

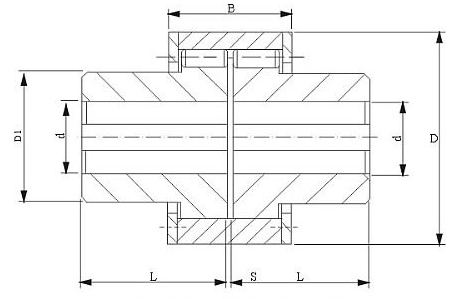

ZL(LZ)型柱销齿式联轴器 特点及应用场合:可补偿两轴相对偏移,减振功能差,传动精度低,传递转矩大,与齿式联轴器相比,结构简单,质量轻,制造方便,维护简便.不用润滑,部分代替齿式联轴器,噪声大,适用于大、中转矩轴系传动,不适用于对减振效果要求高和对噪声需严加控制的部位。
ZL型—基本型;
ZID型—圆锥孔型(与电机联接);
ZLZ型—接中间轴型;
ZLL型—带制动轮型;
