KL十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。这种联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。

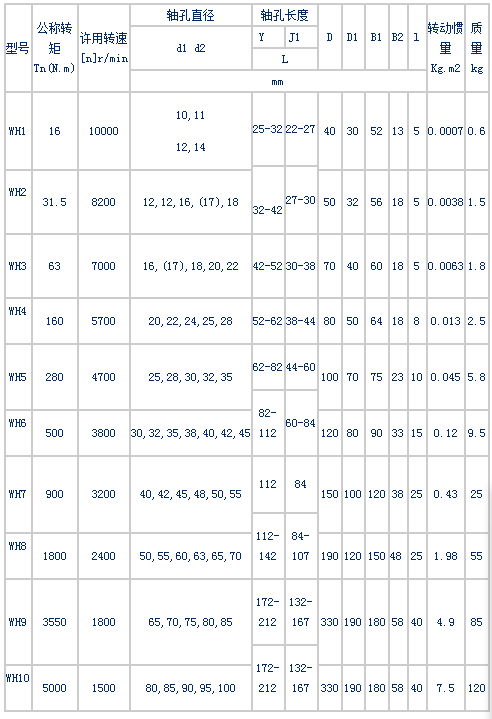

许用补偿量:轴向△x=1~2mm,径向△y≤0。2mm,角向△α≤40′。
目前,植物油厂使用的蒸脱机由于制造和安装的误差,被联接的蒸脱机主轴与减速器输出轴对中不准确,即使安装时精度较高,在工作中常因重量不平衡及基础下沉等原因,两轴间的相对位置发生变化产生径向位移和角位移。由于这些位移的存在导致蒸脱机密封不严,减速器齿轮损坏频繁,影响了产品质量。为了解决这一问题,我们于2003年年初对十字滑块联轴器进行了改造。改造后经过3年使用,效果良好。现将改进情况进行介绍,以供同行参考。
十字滑块联轴器的结构:
十字滑块联轴器主要用来传动平行位移或角位移,是由左右两端面分别开有一个凹槽的半联轴器和一个两面都有榫的圆盘组成。凹槽的中心线分别通过两轴的中心,两榫中心线相互垂直并通过圆盘中心。半联轴器分别装在主、从动轴上,由圆盘两面的榫分别嵌入半联轴器的凹槽中构成动联接。
十字滑块联轴器由两个在端面上开有凹槽的半联轴器和一个两面带有凸牙的中间盘组成。因凸牙可在凹槽中滑动,故可补偿安装及运转时两轴间的相对位移。这种联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。 因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。 这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。
许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
