在一般情况下,搅拌轴应尽可能设计成悬臂式的,以便于安装维护,减少介质腐蚀造成的影响。但搅拌轴悬臂过长且又较细时,常常会将轴扭弯,同时离心力的作用也随着递增,严重时可损坏搅拌轴。有些搅拌反应器的搅拌轴很长,需要安装中间轴承或底轴承以防搅拌轴下部摆动过大。
装设中间轴承和SZ型底轴承虽然可以改变搅件轴的支承条件,减少搅拌轴的挠度。但同时增加了结构的夏杂性,给安装和检修带来困唯;而且多支点支承对中困难,安装不好会产生偏心,加剧轴承的磨损并产生振动;设备内轴承的润滑是利用容器内液体进行的,因此,当存在磨损性颗粒时,会进入轴承造成磨损、堵住咬死。所以,应当尽量避免采用中间轴承和底轴承。
底轴承装在搅拌轴的底部,常用的底轴承结构型式有三足式、底部法兰式和迷宫三足式等几种。
SZ型底轴承为可拆式底轴承,结构简单、制造方便使用于直径较大的容器,或偏心搅拌中。如果内轴套有磨损,可以在不拆除支架的情况下将内轴套取出更换。
底轴承分三足式(SZ型)、底部法兰式(DL型),迷宫三足式(MSZ型)、迷宫底法兰式(MDL型)六种,标定型号如下:

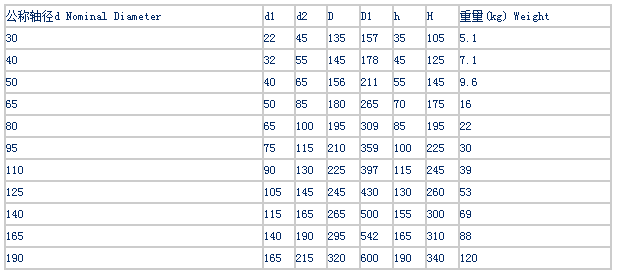

SZ型主要尺寸

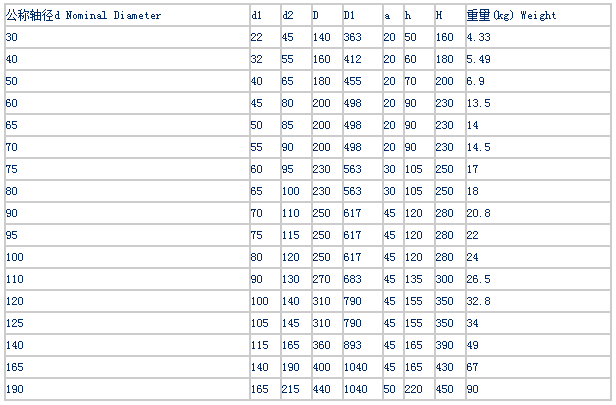

MSZ主要尺寸
